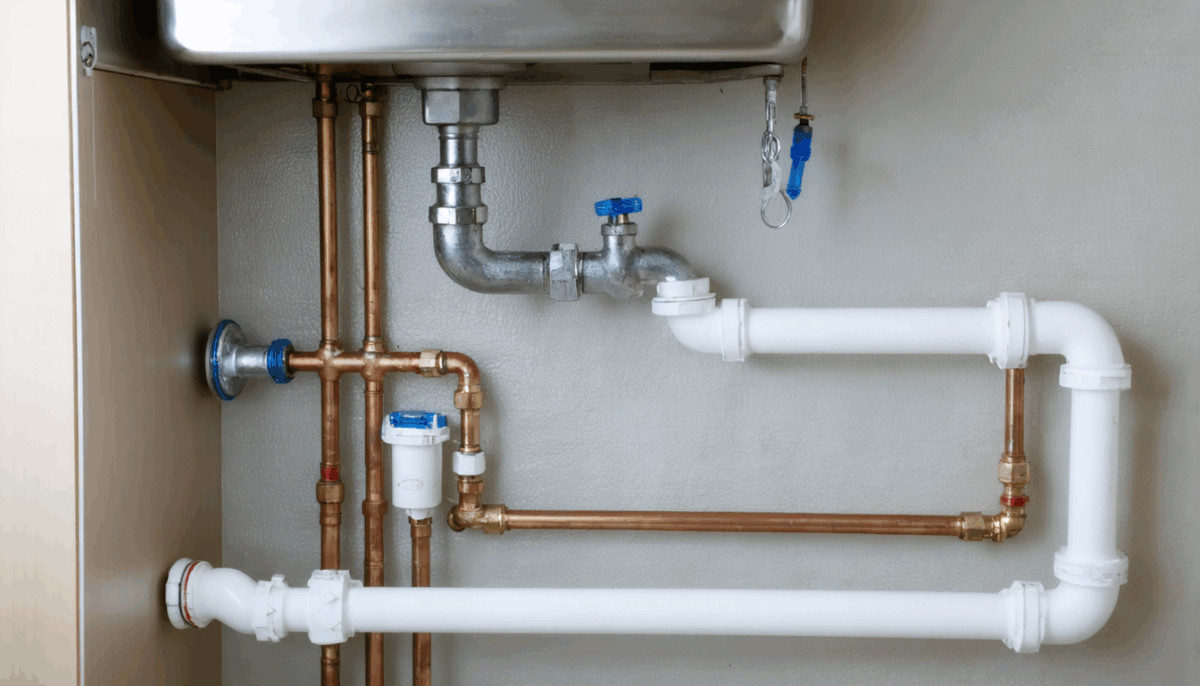

Plan détaillé d’évacuation pour l’évier et le lave-vaisselle

Dans l’univers de la plomberie moderne, la gestion efficace des eaux usées dans la cuisine représente un enjeu majeur. Avec la multiplication des appareils électroménagers tels que le lave-vaisselle, couplée à la richesse fonctionnelle de l’évier, il devient crucial d’adopter un schéma d’évacuation optimisé. Ce plan détaillé d’évacuation pour l’évier et le lave-vaisselle vient répondre à ces exigences, en combinant respect des normes, choix de matériaux adaptés et astuces techniques. L’objectif est de garantir une évacuation fluide, sans retour ni obstruction, tout en préservant l’intégrité du réseau de plomberie domestique dans un contexte où les contraintes environnementales et d’efficacité énergétique sont renforcées. Avec l’émergence de solutions innovantes proposées par des marques renommées telles que Nicoll, Wirquin, ou Geberit, la conception et la réalisation d’un schéma d’évacuation performant n’ont jamais été aussi accessibles et fiables.

Planification et conception du schéma d’évacuation évier et lave-vaisselle selon les normes actuelles #

La réussite de l’installation d’un schéma d’évacuation efficace pour un évier et un lave-vaisselle commence par une planification rigoureuse ancrée dans les normes de plomberie françaises et européennes. En 2025, la réglementation impose une attention toute particulière aux matériaux utilisés ainsi qu’à la disposition des tuyaux afin d’éviter les problèmes d’étanchéité ou de reflux.

Le point de départ consiste à déterminer précisément où seront situés l’évier et le lave-vaisselle dans la cuisine. Ces appareils doivent être raccordés à un système d’évacuation commun ou distinct, selon l’espace disponible et les contraintes architecturales.

À lire Peut-on se lancer dans la plomberie en autodidacte ?

La plupart des installations modernes privilégient un schéma d’évacuation commun où les eaux usées de l’évier et du lave-vaisselle convergent vers une colonne d’évacuation unique. Ce système réduit le nombre de raccords, diminue les risques de fuites et optimise l’espace sous le plan de travail.

Le choix des matériaux est primordial. Nicoll et Wirquin proposent des solutions en PVC et ABS certifiées pour l’évacuation des eaux usées. Ce type de tuyau présente une excellente résistance à la corrosion, aux chocs thermiques et à l’usure. Geberit et Aliaxis offrent quant à eux des systèmes modulables avec des raccords spécialement conçus pour limiter les pertes de charge et faciliter l’entretien.

Les étapes clés de la conception comprennent :

• Le tracé précis du cheminement des tuyaux d’évacuation.
• L’identification des types de raccords nécessaires (coudes, tés, manchons).
• La planification de la pente des tuyaux pour assurer un écoulement naturel par gravité – généralement comprise entre 1 et 3 %.
• La mise en place d’un siphon adapté pour chaque sortie, essentiel pour bloquer les mauvaises odeurs.
• La conformité aux réglementations locales sur les diamètres minimaux des conduits et les systèmes de ventilation associés.

La ventilation correctement dimensionnée évite la formation de vide qui pourrait perturber le fonctionnement des siphons, un point important souligné par des fabricants comme SFA et Pam Saint-Gobain. Enfin, le respect des distances entre le siphon et la prise d’air doit aussi être intégrée.

À lire Guide pratique pour retrouver une Déclaration Abandon d’Activité de Construction de Travaux (DAACT

Aspect	Norme ou recommandation 2025	Marque-repère
Matériaux tuyaux	PVC ou ABS avec certification NF	Nicoll, Wirquin
Diamètre évacuation évier	Ø40 à Ø50 mm minimum	Geberit, Aliaxis
Diamètre évacuation lave-vaisselle	Ø40 mm	SFA, Franke
Pente recommandée	1 à 3 % selon la distance	Pam Saint-Gobain, Virax
Siphons	Antiretour et facile à démonter	Wirquin, Villeroy & Boch

Une planification méticuleuse intègre également les contraintes physiques propres à la cuisine, garantissant que le système d’évacuation soit à la fois fonctionnel et durable.

Matériaux et accessoires recommandés pour un schéma d’évacuation durable et efficace #

Dans la quête d’un système d’évacuation optimisé, le choix des matériaux et accessoires joue un rôle déterminant. Depuis la résistance à la corrosion jusqu’à l’ergonomie des raccords, chaque élément détermine la fiabilité à long terme du réseau, tout en simplifiant la maintenance. En 2025, les professionnels privilégient nettement les solutions fournies par les marques leaders telles que Nicoll, Wirquin, et SFA, dont les innovations garantissent robustesse et facilité d’installation.

Les tuyaux en PVC restent la norme, spécialement les gammes renforcées proposées par Aliaxis ou Geberit. Ils supportent parfaitement la température des eaux usées domestiques et s’adaptent aux changements de pression fréquents lors du fonctionnement périodique d’un lave-vaisselle. L’ABS constitue une alternative intéressante dans les zones où la résistance au feu est requise, notamment dans les zones techniques proches d’appareils électriques.

Les accessoires incontournables pour un montage réussi comprennent :

À lire Guide pratique pour évacuer l’eau d’une machine à laver pleine

• Les coudes à différents angles (45°, 87°) pour adapter facile-ment le cheminement sous l’évier.
• Les té pour relier l’évacuation du lave-vaisselle au réseau principal évier.
• Les manchons de liaison garantissant l’étanchéité entre sections de tuyaux.
• Les colliers de fixation permettant un maintien rigoureux et évitant les vibrations nuisibles proposées par Virax.
• Les siphons anti-odeurs, notamment le modèle universel Franke adapté aux installations mixtes.
• Les joints et colliers de serrage assurant la parfaite étanchéité des connexions de marque Villeroy & Boch.

Au-delà de la robustesse physique, certains matériaux choisis permettent aussi un gain d’espace précieux, notamment avec des siphons compacts ou evenements[1] démontables. La facilité d’accès et de démontage pour le nettoyage est essentielle. Geberit, par exemple, offre des systèmes à démontage rapide qui simplifient les opérations de maintenance annuelle, permettant d’éliminer les risques d’engorgement avant qu’ils ne deviennent critiques.

Accessoire	Rôle	Marque recommandée	Avantage
Coudes 45°/87°	Orientation des tuyaux	Wirquin, Virax	Facilité d’adaptation aux contraintes d’espace
Té d’évacuation	Branchement lave-vaisselle	SFA, Franke	Permet la jonction propre et étanche
Manchons de liaison	Assure étanchéité	Nicoll, Villeroy & Boch	Prévention fuites ou infiltrations
Colliers de fixation	Blocage tuyaux	Virax, Pam Saint-Gobain	Stabilité et réduction vibrations
Siphon anti-odeurs	Empêche retour air	Franke, Geberit	Hygiène et sécurité optimale

Pour obtenir un système durable, il est recommandé d’opter pour des matériaux certifiés et compatibles ensemble, minimisant ainsi les risques de dégradation prématurée. Dans le cas du lave-vaisselle, les raccords avec clapets anti-retour sont souvent préconisés afin d’éviter que les eaux usées ne remontent dans l’appareil, un détail non négligeable pour la pérennité et la performance de ce dernier.

Recommandations pratiques pour l’installation étape par étape du système d’évacuation de l’évier et du lave-vaisselle #

Mettre en œuvre le schéma d’évacuation pour l’évier et le lave-vaisselle implique une succession d’étapes précises où chaque détail compte pour garantir un fonctionnement optimal. Avant de débuter, il est essentiel de réunir tous les composants : tuyaux, siphons, colliers et outillage adapté. La préparation de l’espace sous l’évier doit comporter un dégagement suffisant afin d’éviter tout obstacle.

Voici une méthode fiable recommandée en plomberie professionnelle :

À lire Guide Pratique : Découper du Marbre en Toute Autonomie

1. Fixation du siphon de l’évier : c’est le composant principal qui recueillera toutes les eaux usées, tout en bloquant les odeurs. Nicoll et Wirquin offrent des modèles particulièrement adaptés, avec démontage facile.
2. Raccordement du lave-vaisselle : à l’aide d’un té spécifiquement conçu pour ce type d’appareil, on raccroche l’évacuation du lave-vaisselle sur le tuyau principal. La présence d’un clapet anti-retour est fortement conseillée.
3. Mise en place de la pente : vérifier que la pente soit comprise entre 1 et 3 %, afin d’autoriser l’écoulement par gravité sans stagnation.
4. Installation des colliers et supports sous le plan de travail, en veillant à la stabilité des tuyaux, afin d’éviter vibrations et déplacements intempestifs, ce qui est le gage d’une étanchéité préservée.
5. Test d’étanchéité et écoulement : un contrôle en projetant de l’eau dans les évacuations permet de valider l’absence de fuite et un débit fluide.

Au moment de la pose, il est conseillé de privilégier des produits de marque comme Geberit ou Pam Saint-Gobain pour garantir la compatibilité et la qualité des raccords. Le respect des instructions fabricants reste la base pour éviter les erreurs courantes.

Étape	Action principale	Conseil pratique	Marque partenaire
1	Fixation du siphon évier	Choisir un siphon avec démontage facile	Nicoll, Wirquin
2	Raccord lave-vaisselle	Intégrer un té avec clapet anti-retour	SFA, Franke
3	Pente des tuyaux	Respecter 1 à 3 % de pente	Pam Saint-Gobain, Virax
4	Fixation colliers	Assurer stabilité et éviter vibrations	Virax, Pam Saint-Gobain
5	Test étanchéité	Vérifier écoulement sans fuite	Geberit, Nicoll

Une installation soignée nécessite souvent un outillage professionnel, notamment une scie à métaux pour tuyaux PVC, un niveau à bulle pour contrôler la pente, et des clés adaptées pour serrer les raccords sans altérer les matériaux. Le respect des étapes et la qualité des matériaux combinés assurent la prévention de nombreux désagréments comme les fuites ou bouchons récurrents.

Optimisation et maintenance préventive du système d’évacuation pour éviter les bouchons et fuites #

Un schéma d’évacuation conçu et installé avec soin nécessite un suivi régulier afin d’assurer une performance constante dans le temps. En effet, les eaux usées chargées de résidus alimentaires ou de détergents peuvent former des dépôts susceptibles d’obstruer progressivement les conduits.

La maintenance commence par des gestes simples et réguliers :

À lire Comment réagir face à une fuite d’eau au plafond ?

• Vider régulièrement les filtres de l’évier et nettoyer les siphons pour éliminer les résidus.
• Utiliser des produits biodégradables et adaptés pour désinfecter le réseau sans l’endommager, en évitant toute substance corrosive agressive.
• Procéder à des contrôles visuels sous l’évier afin de détecter toute trace d’humidité ou fuite en amont.
• Vérifier périodiquement la bonne fixation des colliers, notamment ceux recommandés par Virax et Pam Saint-Gobain, pour éviter tout glissement.
• Pour les installations munies d’un clapet anti-retour, contrôler son bon fonctionnement pour prévenir le reflux dans le lave-vaisselle.

Pour les entretiens approfondis, plusieurs fabricants offrent des kits et accessoires facilitant l’intervention :

Type d’entretien	Produit/accessoire recommandé	Fonction	Marque
Nettoyage filtre	Kit dégraissant écologique	Élimine graisses et particules alimentaires	Franke, Geberit
Désinfection	Solution anticalcaire douce	Prévient dépôts calcaires	Pam Saint-Gobain
Inspection siphon	Clé de démontage rapide	Facilite accès interne	Nicoll, Wirquin
Réglage clapet	Kit réglage clapet anti-retour	Évite reflux eaux usées	SFA

Au-delà des opérations manuelles, une observation attentive des symptômes tels que ralentissement d’écoulement ou odeurs suspectes doit alerter rapidement. La prévention est la meilleure méthode pour conserver un système fiable tout au long des années d’utilisation.

Les erreurs fréquentes à éviter lors de l’installation d’un plan d’évacuation évier et lave-vaisselle #

Les problèmes de plomberie en cuisine sont souvent le fruit de négligences ou d’erreurs lors de la pose. Pour éviter des réparations coûteuses ou des dysfonctionnements durables, voici les erreurs les plus courantes à bannir :

• Absence ou mauvaise inclinaison des tuyaux : une pente insuffisante favorise les stagnations et bouchons.
• Utilisation de matériaux non conformes : certains matériaux bon marché peuvent provoquer des fuites et s’user rapidement.
• Mauvais raccordement du lave-vaisselle : sans clapet anti-retour, l’eau est susceptible de remonter dans l’appareil.
• Oubli de ventilation : négliger la prise d’air amène à un dysfonctionnement des siphons et des odeurs désagréables.
• Mauvaise fixation des tuyaux : un manque de supports expose à des vibrations et usures prématurées.
• Installation des siphons inadaptés : certains modèles ne conviennent pas à une évacuation mixte, causant des blocages.

Pour garantir la conformité, il est préférable de faire appel à des spécialistes équipés de produits certifiés notamment des références telles que Nicoll et Geberit. Partie intégrante de la réussite, le respect des normes contribue à préserver aussi bien la performance globale que la sécurité sanitaire.

Erreur courante	Conséquence	Solution recommandée	Marque conseil
Mauvaise pente	Bouchons fréquents	Installer une pente 1-3%	Pam Saint-Gobain, Virax
Matériaux non conformes	Fuites, corrosion	Choisir PVC/ABS certifiés	Nicoll, Wirquin
Pas de clapet anti-retour	Retour d’eau dans lave-vaisselle	Intégrer clapet adapté	SFA, Franke
Manque de ventilation	Mauvaise évacuation, odeurs	Installer prise d’air adéquate	Geberit, Aliaxis
Tuyaux mal fixés	Usure prématurée	Utiliser colliers rigides	Virax, Pam Saint-Gobain
Siphons inadaptés	Bouchons et reflux	Choisir modèles spécifiques à usage mixte	Villeroy & Boch, Wirquin

En évitant ces écueils, le schéma d’évacuation se révèle durable, exempt de désagréments et parfaitement adapté au quotidien.

Avancées techniques en 2025 : innovations dans les systèmes d’évacuation pour évier et lave-vaisselle #

Avec la montée en puissance des normes environnementales et la réduction des ressources, 2025 voit apparaitre de nouvelles technologies dans le domaine des systèmes d’évacuation, avec l’intégration de matériaux intelligents et de modules connectés, assurant un suivi en temps réel des performances.

Des acteurs leaders comme Geberit et Franke investissent dans des solutions hybrides mêlant robinetteries traditionnelles et capteurs intelligents. Ces derniers détectent les fuites, les ralentissements ou les défaillances sur le circuit d’évacuation, avertissant l’utilisateur via une application mobile.

Les progrès concernent aussi les matériaux utilisés. Nicoll développe des compositions de PVC renforcé avec des additifs antibactériens et anti-odeurs. Wirquin propose quant à lui des modèles de siphons et tuyaux modulaires, faciles à remplacer sans démontage complet.

Les innovations en ventilation intégrée, notamment chez Aliaxis et Pam Saint-Gobain, permettent désormais une auto-ventilation dynamique, évitant le recours à des installations complexes et limitant ainsi les risques liés au vide. Cette technologie réduit significativement les odeurs désagréables et les problèmes de reflux.

• Détection proactive des fuites et dépôts nuisibles via capteurs intégrés
• Matériaux auto-nettoyants à base de polymères avancés
• Systèmes modulaires permettant un échange rapide des pièces sans outils spécifiques
• Amélioration ergonomique pour faciliter les interventions d’entretien

Innovation	Description	Avantage clef	Contributeur
Capteurs d’étanchéité	Détection en temps réel de fuite	Réduction des dégâts et coûts	Geberit, Franke
Matériaux antibactériens	PVC renforcé avec agent anti-odeurs	Hygiène renforcée	Nicoll, Wirquin
Siphons modulaires	Pièces démontables facilement	Maintenance simplifiée	Wirquin
Ventilation dynamique intégrée	Auto-ventilation sans prise d’air externe	Élimination odeurs durable	Aliaxis, Pam Saint-Gobain

Ces avancées témoignent d’une évolution rapide, conçue pour rendre plus accessible à tous un système d’évacuation à la fois performant et respectueux de l’environnement.

Études de cas : exemples concrets d’installations réussies en contexte résidentiel et professionnel #

Pour mieux illustrer la mise en œuvre des principes évoqués, analysons plusieurs cas d’installations où les schémas d’évacuation ont été optimisés avec des matériaux et accessoires des principales marques :

Cas 1 : Cuisine résidentielle dans un appartement parisien

La configuration exigée comprenait un espace limité. Le défi était d’installer un système efficace sous une petite niche cuisine, avec évier double bac et un lave-vaisselle compact. L’installation a intégré un siphon Franke universel, un té Wirquin avec clapet anti-retour SFA pour le lave-vaisselle, et des tuyaux en PVC Nicoll posés avec une pente maîtrisée (2,5 %). L’ensemble maintenu par des colliers Virax assure une évacuation sans aucune obstruction malgré un usage intensif quotidien.

Cas 2 : Restauration rapide avec station de lavage industrielle

Dans ce contexte, les eaux usées incluent également des graisses alimentaires plus denses. Le choix s’est porté sur des tuyaux en ABS renforcé de Geberit, des siphons Villeroy & Boch résistants à la corrosion chimique, associés à des filtres dégraisseurs spécialisés. La ventilation dynamique Aliaxis évite tout refoulement d’odeurs malgré les flux importants. Cette configuration a permis de réduire considérablement les interventions d’entretien tout en assurant un fonctionnement optimal pendant des années.

Type d’installation	Matériaux choisis	Accessoires clés	Résultat
Résidentiel (appartement)	PVC Nicoll, siphon Franke	Té Wirquin avec clapet SFA, colliers Virax	Écoulement fluide, maintenance aisée
Professionnel (restauration rapide)	ABS Geberit, siphon Villeroy & Boch	Filtres dégraisseurs, ventilation Aliaxis	Résistant aux graisses, odeurs maîtrisées

Ces expériences concrètes soulignent l’importance de combiner une planification adaptée, des matériaux certifiés et une installation soignée pour assurer le succès d’un plan d’évacuation évier et lave-vaisselle.

Impacts environnementaux et solutions écologiques dans la conception des systèmes d’évacuation #

La transition écologique guide désormais toutes les étapes de conception des systèmes d’évacuation. En 2025, la gestion responsable des eaux domestiques dans la cuisine va bien au-delà d’une simple évacuation fonctionnelle, intégrant des enjeux de réduction des consommations d’eau et du traitement écologique des déchets liquides.

Les fabricants comme Pam Saint-Gobain et Geberit développent des solutions écoresponsables à base de matériaux recyclés ou recyclables, limitant l’empreinte carbone des installations. L’emploi de siphons à double fonction permet de filtrer les particules avant qu’elles n’atteignent les réseaux municipaux, contribuant à la préservation des stations d’épuration.

Parmi les bonnes pratiques durables :

• Incorporer des filtres à graisses pour éviter la pollution des circuits d’eau.
• Utiliser des tuyaux et accessoires issus de matériaux recyclés et certifiés.
• Opter pour des systèmes à faible consommation d’eau lors du lavage des équipements.
• Installer des modules de contrôle intelligent, inspirés des efforts de Franke, permettant de détecter et limiter les fuites automatiques.

Ces préoccupations écologiques assurent que le système d’évacuation contribue activement à l’économie circulaire dans le bâtiment et la réduction des déchets plastiques, un élément crucial face aux enjeux environnementaux mondiaux.

Pratique écologique	Description	Avantage environnemental	Acteur
Filtres à graisses	Filtration avant évacuation	Réduit pollution eaux usées	Geberit, Pam Saint-Gobain
Matériaux recyclés	PVC et ABS issus de recyclage	Diminue empreinte carbone	Nicoll, Wirquin
Systèmes basse consommation	Moins d’eau pour lavage	Économie ressources	Franke
Surveillance connectée	Détection fuites automatique	Préserve ressources	Geberit

L’intégration de ces éléments démontre l’engagement croissant des professionnels et des particuliers pour une plomberie écoresponsable, s’inscrivant pleinement dans les réalités de 2025.

Comparatif des marques leaders pour les systèmes d’évacuation évier et lave-vaisselle : avantages et spécificités #

Le marché des systèmes d’évacuation pour évier et lave-vaisselle regroupe plusieurs acteurs majeurs dont la réputation en 2025 est solidement établie. Chaque marque propose des solutions spécifiques adaptées à des besoins variés, que ce soit en termes de qualité, de prix ou de fonctionnalités innovantes.

Comparons les contributions phares de chaque entreprise :

• Nicoll : Spécialiste des tuyaux et raccords en PVC, Nicoll est reconnu pour la durabilité de ses matériaux et son engagement dans le développement durable.
• Wirquin : Leader dans le domaine des siphons et accessoires, Wirquin offre une large gamme adaptée à toutes configurations, avec une facilité d’installation exemplaire.
• Geberit : Pionnier en systèmes modulaires avec intégration intelligente, Geberit propose également des solutions connectées pour la surveillance proactive des réseaux.
• Aliaxis : Innovateur en matériaux composites et ventilation dynamique, Aliaxis optimise les performances tout en limitant l’impact environnemental.
• Villeroy & Boch : Spécialisé dans les siphons de haute qualité, la marque allie élégance et fonctionnalité pour des systèmes fiables et esthétiques.
• GEB : Fournisseur de solutions professionnelles robuste, reconnu pour ses accessoires techniques adaptés à l’industrie alimentaire et professionnelle.
• SFA : Expert en clapets anti-retour et dispositifs spécifiques pour lave-vaisselle et installations complexes.
• Virax : Fabricant d’outils et accessoires de fixation, Virax assure la qualité et la précison dans le maintien des réseaux.
• Pam Saint-Gobain : Engagé dans l’écologie, Pam propose des produits certifiés tout en innovant dans la gestion des flux et ventilation.
• Franke : Acteur incontournable des siphons universels et filtres écologiques adaptés aux cuisines modernes, Franke combine ergonomie et efficacité.

Marque	Produits phares	Avantages principaux	Spécificités 2025
Nicoll	Tuyaux PVC, manchons	Durabilité, respect normes	Matériaux recyclés et antibactériens
Wirquin	Siphons, coudes, té	Facilité installation et maintenance	Systèmes modulaires d’accès rapide
Geberit	Systèmes modulaires, capteurs	Innovations connectées	Suivi fuites en temps réel
Aliaxis	Tuyaux composites, ventilation	Performance accrue, écologie	Ventilation dynamique intégrée
Villeroy & Boch	Siphons design	Élégance et fiabilité	Produits robustes et durables
SFA	Clapets anti-retour	Protection lave-vaisselle	Technologies invisibles à usage professionnel
Virax	Colliers, supports	Maintien solide	Accessoires résistants et précis
Pam Saint-Gobain	Tuyaux, ventilation	Écologie et performance	Matériaux certifiés et recyclés
Franke	Siphons universels, filtres	Ergonomie, entretien facile	Produits écoresponsables

Le choix final doit prendre en compte la nature du local, le budget global mais aussi la volonté d’intégrer des solutions innovantes pour un usage optimisé et durable.
